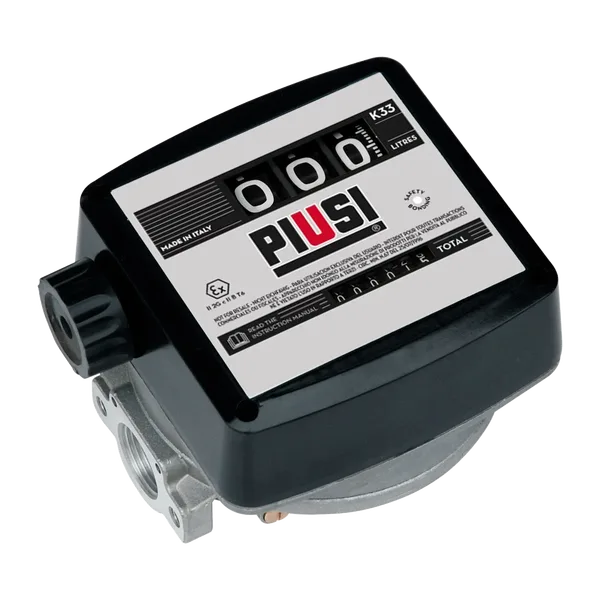

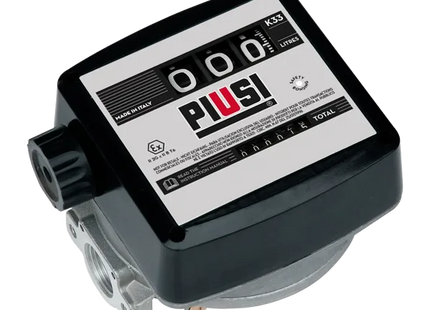

PIUSI K33 ATEX – Contalitri meccanico ATEX per Diesel, Benzina e Cherosene
Introduzione
Il PIUSI K33 ATEX è un contalitri meccanico ad ingranaggi ovali progettato per la misurazione della quantità di carburante erogata in applicazioni professionali che richiedono una soluzione certificata per l'utilizzo in atmosfere potenzialmente esplosive.
La configurazione meccanica consente di effettuare la misurazione senza alimentazione elettrica, mentre la certificazione ATEX/IECEx rende il K33 ATEX particolarmente indicato per sistemi di travaso e rifornimento nei quali sono presenti carburanti infiammabili.
Il contalitri è destinato ad uso privato e permette di monitorare la quantità erogata di Diesel, benzina e cherosene.
Per quali applicazioni è indicato
Il K33 ATEX può essere installato su:
- pompe e sistemi di rifornimento carburante;
- colonnine per uso privato;
- serbatoi fissi e mobili;
- tubazioni rigide o flessibili;
- sistemi di travaso e distribuzione;
- pompe o serbatoi direttamente collegati al circuito di erogazione.
È indicato in particolare per applicazioni nei settori:
- logistica e gestione flotte;
- agricoltura;
- industria;
- miniere e costruzioni;
- applicazioni navali.
Grazie alla ridotta resistenza al flusso, il contalitri può essere utilizzato anche in sistemi alimentati per gravità, quando la configurazione dell'impianto lo consente.
Tecnologia di misurazione meccanica
Il K33 ATEX utilizza un sistema di misurazione meccanico ad ingranaggi ovali, che permette di rilevare la quantità di carburante trasferita senza ricorrere a un'alimentazione elettrica.
Questa configurazione è particolarmente interessante negli impianti nei quali si ricerca un dispositivo semplice, immediato da utilizzare e adatto ad essere inserito direttamente sulla linea di trasferimento.
Il contalitri può essere installato in differenti orientamenti, sia su tubazioni rigide sia flessibili.
Prestazioni e caratteristiche tecniche
|
Caratteristica
|
K33 ATEX
|
|
Tecnologia
|
Meccanica ad ingranaggi ovali
|
|
Fluidi
|
Diesel/HVO/XTL, benzina, cherosene
|
|
Portata
|
20–120 l/min
|
|
Precisione
|
±1%
|
|
Pressione massima di lavoro
|
3,5 bar
|
|
Pressione di scoppio
|
28 bar
|
|
Alimentazione
|
Nessuna
|
|
Indicatore parziale
|
3 cifre
|
|
Installazione
|
4 orientamenti
|
|
Utilizzo
|
Privato
|
Contalitri per atmosfere potenzialmente esplosive
La caratteristica che distingue il K33 ATEX dagli altri contalitri meccanici della gamma è la sua configurazione specifica per applicazioni in presenza di atmosfere potenzialmente esplosive.
Il dispositivo rientra nel:
Gruppo II – Categoria 2 G – IIB – T=85 °C (T6)
ed è indicato per l'impiego nelle zone 1 e 2, secondo la classificazione prevista dalla Direttiva 99/92/CE, nell'ambito delle condizioni e dei limiti previsti dalla relativa certificazione.
Per applicazioni ATEX è fondamentale verificare sempre la corrispondenza tra classificazione della zona, fluido, installazione e caratteristiche dell'intero sistema di travaso.
Installazione e calibrazione
Il K33 ATEX è progettato per essere installato in differenti posizioni, con possibilità di orientamento su quattro versi.
La configurazione meccanica permette inoltre di effettuare la calibrazione del contalitri, consentendo di adattarne la misurazione alle condizioni operative dell'impianto.
L'installazione può essere effettuata direttamente sulla linea di trasferimento oppure in abbinamento a pompe, serbatoi e sistemi di erogazione compatibili.
Display e lettura della quantità erogata
Il contalitri dispone di un indicatore parziale a 3 cifre, progettato per visualizzare la quantità erogata durante l'operazione di trasferimento.
La lettura meccanica mantiene il sistema semplice e indipendente da batterie o alimentazioni elettriche.
Caratteristiche in sintesi
- Contalitri meccanico ATEX
- Tecnologia ad ingranaggi ovali
- Per Diesel/HVO/XTL, benzina e cherosene
- Portata 20–120 l/min
- Precisione ±1%
- Pressione massima di lavoro 3,5 bar
- Pressione di scoppio 28 bar
- Indicatore parziale a 3 cifre
- Nessuna alimentazione elettrica
- Installazione in 4 orientamenti
- Facile calibrazione
- Utilizzabile anche in sistemi a gravità
- Certificazione per applicazioni in atmosfere potenzialmente esplosive
- Gruppo II, Categoria 2 G, IIB, T=85 °C (T6)
- Indicato per zone 1 e 2 secondo la classificazione prevista
La soluzione WAVE per il travaso di carburanti
WAVE FuelTech Solutions può supportarti nella scelta del contalitri ATEX più adatto al tuo impianto, valutando il carburante utilizzato, la portata richiesta, la classificazione della zona e la configurazione del sistema di travaso.
Richiedi a WAVE informazioni tecniche e un preventivo per il contalitri K33 ATEX.
