PIUSI K600/3 – Contalitri elettronico per Diesel, HVO/XTL e fluidi compatibili
Contalitri elettronico ad ingranaggi ovali per il controllo dell'erogazione
Il PIUSI K600/3 è un contalitri elettronico progettato per misurare con precisione la quantità di fluido trasferita durante le operazioni di travaso e rifornimento.
La tecnologia di misurazione ad ingranaggi ovali consente di gestire fluidi a bassa, media e alta viscosità, rendendo il K600/3 una soluzione adatta non solo alla gestione del gasolio, ma anche ad applicazioni con altri fluidi compatibili con i materiali costruttivi.
Il contalitri è destinato ad uso privato e può essere integrato in sistemi di trasferimento e rifornimento per applicazioni agricole, logistiche, industriali e nei settori delle costruzioni e delle attività estrattive.
Per quali applicazioni è indicato
Il K600/3 è indicato per il controllo della quantità erogata in:
- sistemi di travaso e rifornimento carburante;
- serbatoi fissi e mobili;
- aziende agricole e macchine operatrici;
- flotte e attività logistiche;
- cantieri e applicazioni nel settore delle costruzioni;
- attività minerarie;
- impianti e applicazioni industriali;
- sistemi per la gestione di oli lubrificanti e altri fluidi compatibili.
La presenza del display permette di effettuare la lettura direttamente sul punto di erogazione.
Tecnologia di misurazione ad ingranaggi ovali
Il sistema di misura del K600/3 utilizza ingranaggi ovali in resina acetalica, una tecnologia particolarmente indicata per il dosaggio di fluidi con differenti caratteristiche di viscosità.
La camera di misura è realizzata in alluminio, mentre un filtro integrato sul lato di aspirazione contribuisce a limitare la presenza di impurità all'interno del circuito di erogazione.
Questa configurazione permette di ottenere un sistema compatto e adatto ad applicazioni professionali di trasferimento dei fluidi.
Caratteristiche tecniche e prestazioni :
|
Caratteristica
|
K600/3
|
|
Tecnologia
|
Elettronica ad ingranaggi ovali
|
|
Fluido di riferimento
|
Diesel / HVO / XTL
|
|
Altri fluidi compatibili
|
Oli lubrificanti, biodiesel, liquido antigelo*
|
|
Portata massima
|
100 l/min
|
|
Precisione
|
±0,5%
|
|
Ripetibilità
|
0,2%
|
|
Perdita di carico
|
< 0,5 bar alla massima portata
|
|
Corpo / camera di misura
|
Alluminio
|
|
Ingranaggi
|
Resina acetalica
|
|
Utilizzo
|
Uso privato
|
* La compatibilità con fluidi diversi dal carburante deve essere verificata in funzione del fluido, della composizione e dei materiali del circuito.

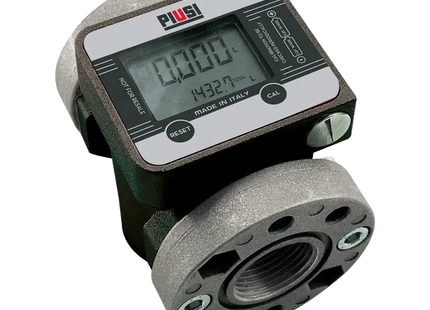

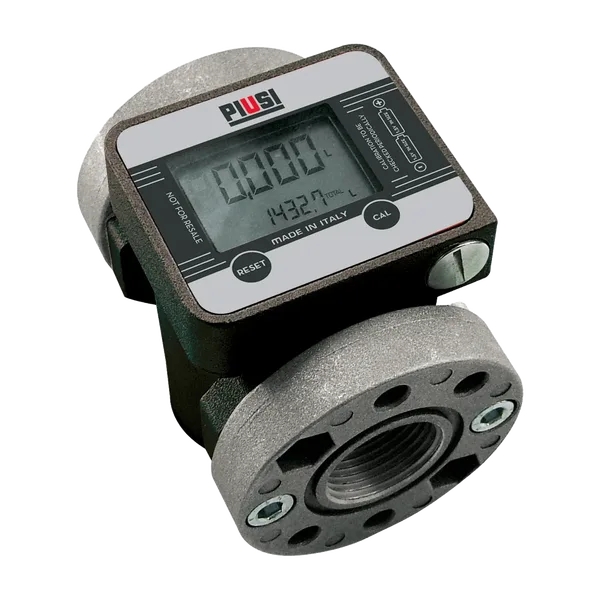

Display elettronico per la lettura della quantità erogata
Il K600/3 dispone di un display elettronico che consente di visualizzare direttamente la quantità di fluido trasferita.
Il sistema distingue tra:
Contatore parziale
- 5 cifre;
- altezza caratteri 11,5 mm;
- visualizzazione da 0,001 a 999,99;
- valore azzerabile.
Contatore totale
- 8 cifre;
- altezza caratteri 5 mm;
- visualizzazione da 1 a 99.999.999;
- totale non resettabile.
Questa configurazione permette di controllare sia la singola operazione di erogazione sia il quantitativo complessivamente registrato dal contalitri.
Precisione di misura
Uno dei principali punti di forza del K600/3 è la precisione di misurazione, pari a ±0,5%, con una ripetibilità dello 0,2%.
La portata massima raggiunge 100 l/min, consentendo di utilizzare il contalitri anche in sistemi professionali dove sono richieste portate elevate senza rinunciare al controllo della quantità trasferita.
La perdita di carico dichiarata è inferiore a 0,5 bar alla massima portata.
Costruzione e gestione delle impurità
La camera di misura in alluminio e gli ingranaggi ovali in resina acetalica costituiscono il gruppo principale del sistema di misurazione.
Il filtro integrato in aspirazione contribuisce a proteggere il circuito dalle impurità che potrebbero interferire con il corretto funzionamento del sistema di travaso.
Le flange regolabili facilitano inoltre l'inserimento del contalitri all'interno dell'impianto, adattandone la posizione alle esigenze di installazione.

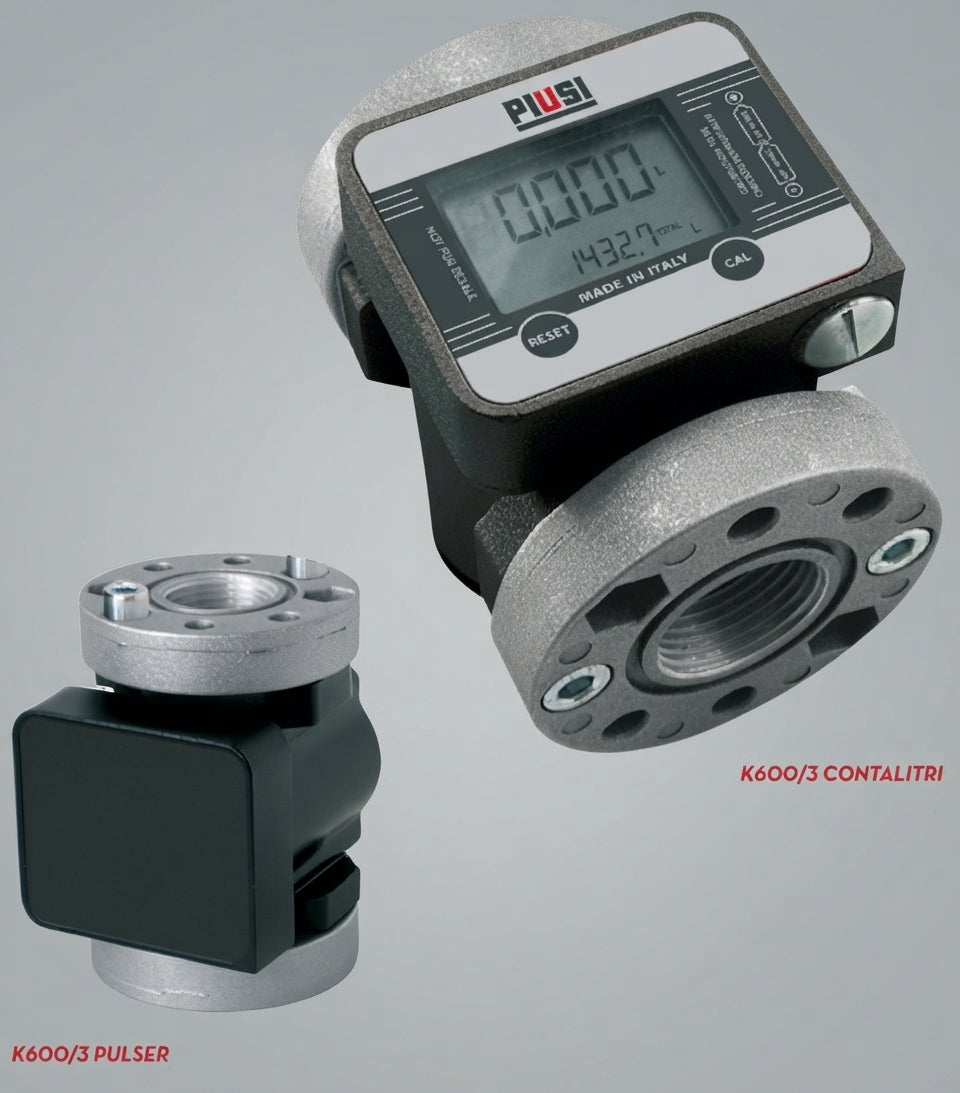

K600/3 e K600/3 Pulse
La famiglia K600/3 comprende due configurazioni pensate per esigenze differenti.
K600/3
- dotato di display;
- lettura direttamente sul sistema di travaso;
- indicato quando l'operatore deve controllare localmente la quantità erogata.

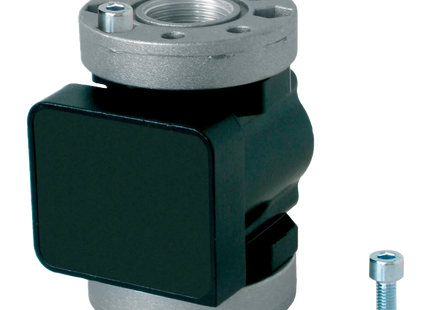

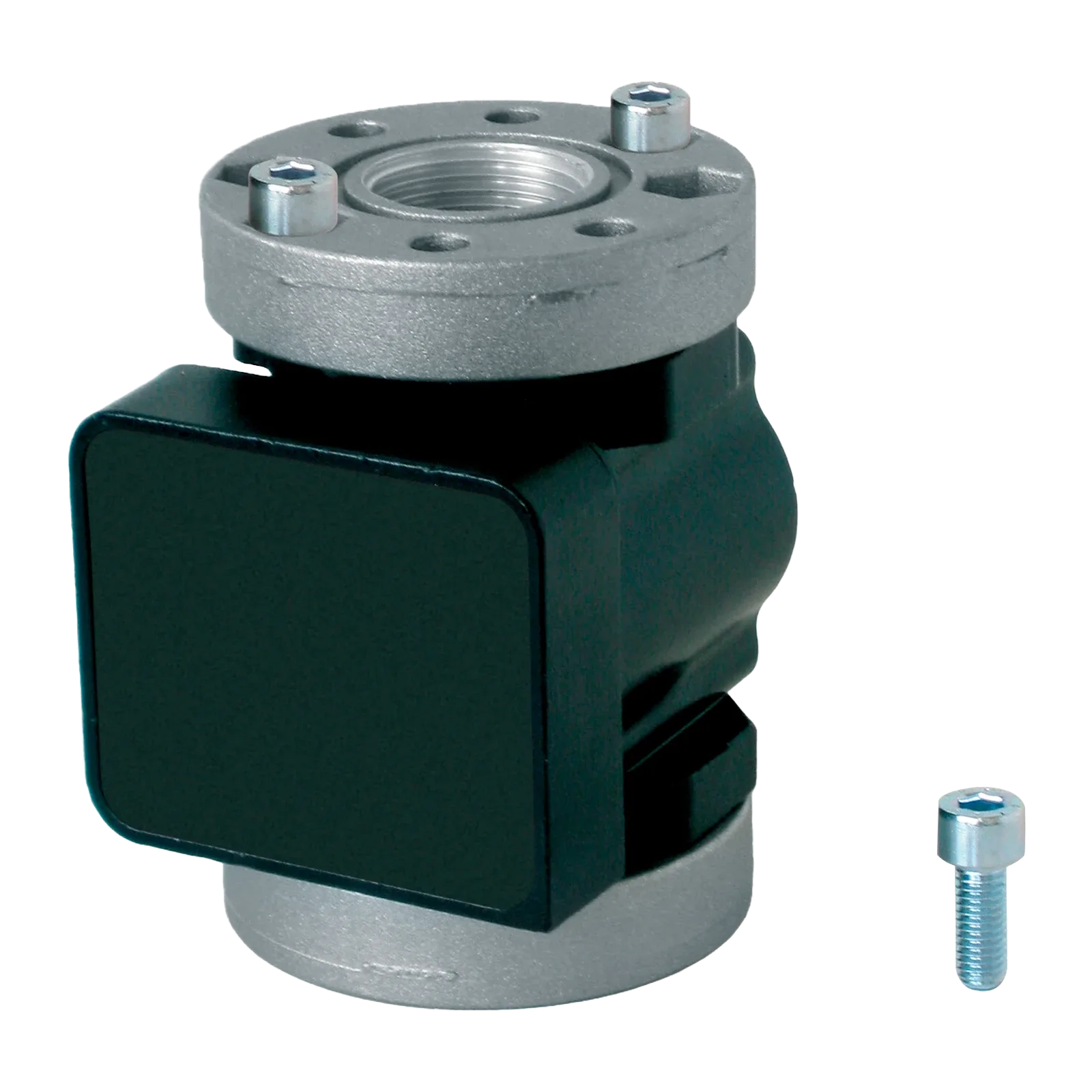

K600/3 Pulse
- versione senza display;
- predisposta per il collegamento remoto;
- cavo di collegamento fino a 10 metri;
- indicata quando la quantità erogata deve essere monitorata da una posizione diversa rispetto all'impianto, ad esempio da un ufficio o da una postazione di controllo.
Dove può essere utilizzato
Il K600/3 trova applicazione soprattutto nei sistemi di gestione e trasferimento dei fluidi destinati a:
-
Agricoltura – rifornimento e gestione del carburante per mezzi e macchinari;
-
Logistica e flotte – controllo dei quantitativi erogati ai mezzi aziendali;
-
Miniere e costruzioni – sistemi di rifornimento per macchine operatrici e mezzi da cantiere;
-
Industria – impianti di trasferimento e dosaggio di fluidi compatibili;
-
Manutenzione – gestione di gasolio, oli e altri fluidi compatibili.
K600/3 in sintesi
- Contalitri elettronico ad ingranaggi ovali
- Portata fino a 100 l/min
- Precisione ±0,5%
- Ripetibilità 0,2%
- Adatto a fluidi a bassa, media e alta viscosità
- Corpo con camera di misura in alluminio
- Ingranaggi in resina acetalica
- Filtro integrato in aspirazione
- Display con contatore parziale e totale
- Flange regolabili
- Utilizzabile in applicazioni agricole, logistiche, industriali, minerarie e nel settore delle costruzioni
- Disponibile anche nella configurazione K600/3 Pulse per il monitoraggio remoto
La soluzione WAVE per il controllo dell'erogazione
WAVE FuelTech Solutions può supportarti nella scelta del contalitri più adatto al tuo sistema di travaso, considerando fluido, portata, configurazione dell'impianto e modalità di monitoraggio.
