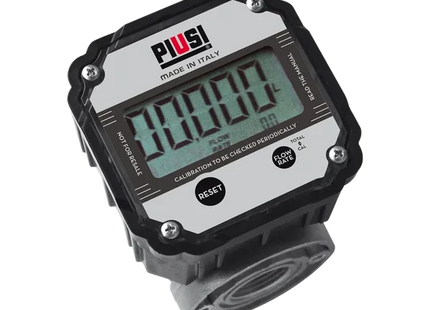

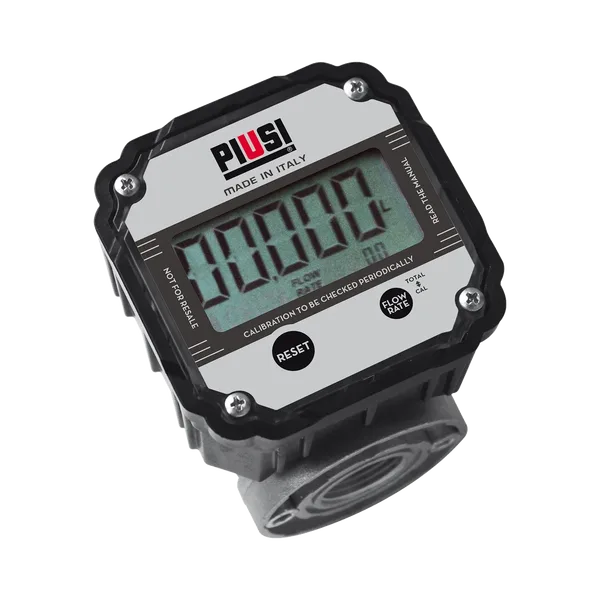

PIUSI K600 B/3 – Contalitri elettronico per Diesel, HVO e XTL
Contalitri elettronico con display maggiorato per il controllo dell'erogazione
Il PIUSI K600 B/3 è un contalitri elettronico ad ingranaggi ovali progettato per monitorare con precisione la quantità di fluido erogata durante le operazioni di travaso e rifornimento.
Il suo elemento distintivo è il display maggiorato da 80 mm, progettato per facilitare la lettura dei dati direttamente sull'impianto. Il display è inoltre rotabile, consentendo di adattarne l'orientamento alle esigenze di installazione.
Il K600 B/3 è destinato ad uso privato e trova applicazione nei sistemi di gestione e trasferimento di Diesel/HVO/XTL e, per configurazioni compatibili, di oli lubrificanti.
Per quali applicazioni è indicato
Il K600 B/3 è indicato per il monitoraggio della quantità erogata in:
- sistemi di travaso e rifornimento;
- serbatoi e impianti per carburante ad uso privato;
- flotte e attività logistiche;
- cantieri e mezzi per costruzioni;
- applicazioni minerarie;
- impianti e processi industriali;
- sistemi di trasferimento di oli lubrificanti compatibili.
La presenza del display di grandi dimensioni lo rende particolarmente interessante quando la lettura del quantitativo erogato deve essere immediata e facilmente visibile dall'operatore.
Tecnologia ad ingranaggi ovali
Il sistema di misurazione utilizza ingranaggi ovali in resina acetalica, una soluzione adatta al controllo della quantità trasferita anche con fluidi caratterizzati da viscosità differenti.
La camera di misura è realizzata in alluminio, mentre il filtro integrato sul lato di aspirazione contribuisce a limitare l'ingresso di impurità nel circuito.
Questa configurazione permette di combinare precisione di misura, robustezza costruttiva e semplicità di integrazione nel sistema di travaso.
Caratteristiche tecniche e prestazioni:
|
Caratteristica
|
K600 B/3
|
|
Tecnologia
|
Elettronica ad ingranaggi ovali
|
|
Fluido di riferimento
|
Diesel / HVO / XTL
|
|
Altri fluidi compatibili
|
Oli lubrificanti*
|
|
Portata massima
|
100 l/min
|
|
Precisione
|
±0,5%
|
|
Ripetibilità
|
0,2%
|
|
Perdita di carico
|
< 0,5 bar alla massima portata
|
|
Camera di misura
|
Alluminio
|
|
Ingranaggi
|
Resina acetalica
|
|
Protezione
|
IP66
|
|
Display
|
5 cifre parziali + 8 cifre totali
|
|
Alimentazione
|
Batterie standard
|
|
Utilizzo
|
Uso privato
|
* La compatibilità con fluidi diversi dal carburante deve essere verificata in funzione del fluido e dei materiali del circuito.
Display da 80 mm: lettura immediata dei dati
Uno dei principali elementi distintivi del K600 B/3 è il display maggiorato da 80 mm, progettato per rendere più semplice la visualizzazione dei dati durante l'erogazione.
Il sistema dispone di:
Contatore parziale
- 5 cifre;
- altezza caratteri 24 mm;
- visualizzazione da 0,001 a 999,99;
- valore parziale azzerabile.
Contatore totale
- 8 cifre;
- altezza caratteri 5 mm;
- visualizzazione da 1 a 99.999.999;
- totale non resettabile.
Il display rotabile permette inoltre di orientare la visualizzazione in funzione della posizione del contalitri sull'impianto.
Precisione di misura
Il K600 B/3 offre una precisione di ±0,5% con una ripetibilità dello 0,2%.
La portata massima raggiunge 100 l/min, consentendo l'impiego del contalitri in sistemi di trasferimento dove è necessario controllare il quantitativo erogato mantenendo una buona velocità di rifornimento.
La perdita di carico dichiarata è inferiore a 0,5 bar alla massima portata.
Struttura robusta e protezione IP66
Il corpo del contalitri è progettato per applicazioni professionali e integra una camera di misura in alluminio.
Il filtro in aspirazione contribuisce a proteggere il sistema di misura dalle impurità presenti nel fluido, mentre la classificazione IP66 offre una protezione elevata contro l'ingresso di polvere e acqua.
Le flange regolabili semplificano inoltre l'installazione e permettono di adattare il contalitri alla configurazione dell'impianto.
K600 B/3 e K600 B/3 Pulse-OUT
La gamma comprende due configurazioni per differenti modalità di monitoraggio.
K600 B/3
- display integrato;
- display maggiorato e rotabile;
- lettura direttamente sul sistema di travaso;
- indicato per il controllo locale della quantità erogata.
K600 B/3 Pulse-OUT
- versione senza display;
- uscita pulse per il collegamento remoto;
- cavo di connessione fino a 10 metri;
- indicato quando la quantità erogata deve essere visualizzata o gestita da una postazione diversa dall'impianto, ad esempio un ufficio.
La versione Pulse-OUT permette quindi di separare fisicamente il punto di misura dalla posizione nella quale viene effettuato il monitoraggio.
Dove può essere utilizzato
Il K600 B/3 è particolarmente indicato per:
-
Logistica e flotte – controllo dei quantitativi di carburante erogati ai mezzi aziendali;
-
Miniere e costruzioni – monitoraggio del rifornimento di mezzi e macchinari;
-
Industria – sistemi di trasferimento e gestione di fluidi compatibili;
-
Sistemi di travaso privati – controllo della quantità erogata durante le operazioni di rifornimento.
K600 B/3 in sintesi
- Contalitri elettronico ad ingranaggi ovali
- Portata fino a 100 l/min
- Precisione ±0,5%
- Ripetibilità 0,2%
- Display maggiorato da 80 mm
- Altezza caratteri del parziale 24 mm
- Display rotabile
- Protezione IP66
- Camera di misura in alluminio
- Ingranaggi in resina acetalica
- Filtro integrato in aspirazione
- Flange regolabili
- Batterie standard
- Disponibile anche in versione K600 B/3 Pulse-OUT
- Destinato ad uso privato
La soluzione WAVE per il monitoraggio dell'erogazione
WAVE FuelTech Solutions può supportarti nella scelta del contalitri più adatto al tuo sistema di travaso, valutando portata, fluido, modalità di installazione e necessità di lettura locale o remota.
Richiedi informazioni tecniche e un preventivo !
